Wie kann die Fehlersuche an DM und RE ablaufen ?
Verfasst: 11 Jun 2015 16:20
Wenn die Funktion einer der beiden Eingänge nicht gegeben ist, wie kann eine Fehlersuche ablaufen ?
Die Eingänge Türkontakt (DM) und Request to Exit (RE) sind als Stromschleife ausgeführt. Das bedeutet, sie sind gegen Störung recht unempfindlich. Wenn also die Funktion dennoch nicht gegeben ist geht die Diskussion los, wer daran die Schuld trägt... Hier einige Hinweise die eine systematische Suche erlauben.

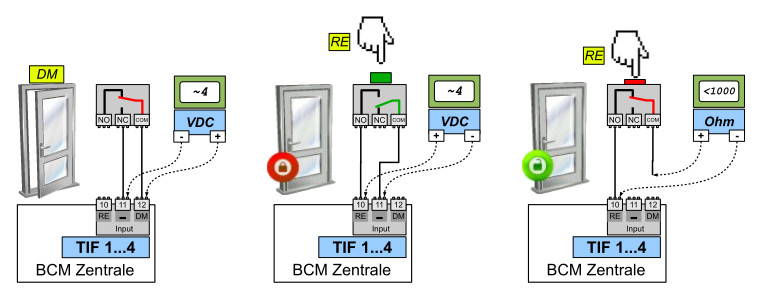

- DM RE Schleifenwiderstand&Spannung.jpg (46.05 KiB) 2950 mal betrachtet
Schritt 1
- - Klemmenspannung bei offener Leitung messen
- als Gleichspannung muss ca. 4V zu messen sein. Damit kann ein defekter Eingang schon mal ausgeschlossen werden
- - Kurzschlußbrücke an den Klemmen DM-Masse oder RE-Masse anschließen
- für RE kann die Reaktion direkt am Klicken des Relais und der Aktivierung der zughörigen LED abgelesen werden siehe hier
- - Schleifenwiderstand der Leitung vom Eingang zum Schalter messen, wenn der Schalter geschlossen ist
- beide Eingänge funktionieren sicher bis 1000 Ohm
- damit kann sehr leicht die Funktion des Schalters nachgewiesen werden
(keine)
Seiteneffekte
(keine)
Andere Konfiguration
(keine)
