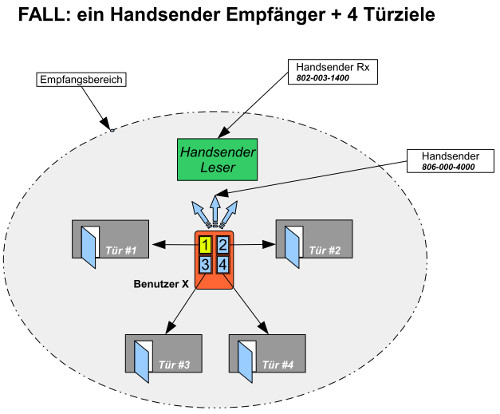

In einer Anwendung im Parkhausumfeld ist die Frage aufgekommen, ob die Benutzer mit ihren Handsendern vier verschiedene Türen öffnen können. Die Annahme liegt nahe, weil die Handsender mit vier Tasten ausgestattet sind. Weitere Randbedingung ist, die Benutzer stehen in diesem Fall im Empfangsbereich von nur einem Handsender Empfänger !

Übersicht
Die Beantwortung zerfällt in mehrere Teilantworten. Mit der Einführung der neuen Generation Handsender und Handsender Leser müssen zwei unterschiedliche Lösungswege dargestellt werden.

...für Handsender Leser 802-003-1420 / Handsender 806-000-4010 / -4011 / -4021

• - Gewünschte Funktionalität
  - Konfiguration TÖ Steuerung
  - Konfiguration der Zutrittsgruppen
  - Konfiguration der Benutzer

...für Handsender Leser 802-003-1410 / Handsender 806-000-4000

• - Bescheibung der Ausgangssituation
  - Visualisierung über Strukturelemente
  - Konfiguration der Zutrittsgruppen
  - Zusammenhang: Zutrittsgruppe und Ausgang (Relais)
  - Konfiguration der Benutzer

Funktionalität
Die Handsender der Benutzer haben vier Tasten. Jede Taste ist eine Tür zugeordnet. Jedem Benutzer kann in der realen Anwendung der Zugriff auf die Türen selektiv gewährt werden. Selektiv meint, das aus der Gruppe der vier Türen, die gewünschte Anzahl zugewiesen werden kann. Der Benutzer kann also maximal für alle vier Türen den Zutritt zugewiesen bekommen.
Die Zeitpläne im nachfolgend geschilderten Beispiel sind für alle Türen gleich. Es ist auch möglich diese Zeitpläne für jede Tür unterschiedlich zu gestalten. Sollte ein Bedarf zu dieser Lösung bestehen, bitte Rücksprache mit uns.
zurück zur Übersicht

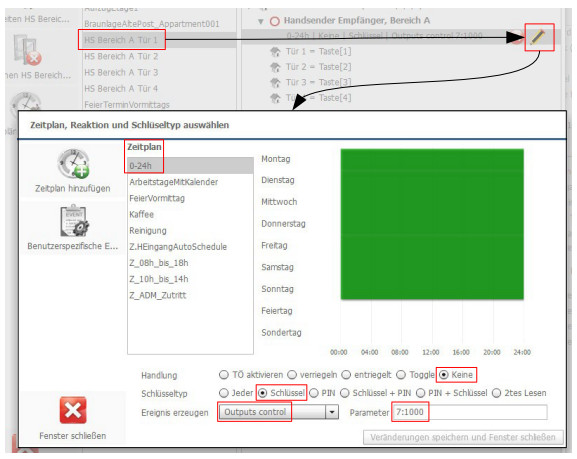

Konfiguration der Zutrittsgruppen
Um 4 Türen von einem Leser (=Handsender Empfänger) aus öffnen zu können, müssen 4 Aktoren / Relais angesteuert werden. Das ist in der normalen Konfiguration eines Lesers nicht ohne eine weitere Maßnahme möglich. Die weitere Maßnahme besteht hier in der Einbindung der Python Skriptfunktion um dann Ausgänge / Relais selektiv über die Zutrittsgruppe aktivieren zu können. Diese Funktion ist über eine Erweiterungslizenz kostenpflichtig !
Konfiguration
Für jede der 4 Türen muss eine eigenständige Zutrittsgruppe konfiguriert werden !

Zeitplan

• - zur Definition des WANN, muss ein Zeitplan der Zutrittgruppe zugewiesen werden
  - sollen verschiedene Benutzer zu verschiedenen Zeiten Zutritt zu der gleichen Tür erhalten, müssen zwei Zutrittsgruppen mit jeweils passendem Zeitplan konfiguriert werden !

Handlung

• - da die Ausgänge mit der Funktion Output control angesteuert werden, muss hier die Option [x] Keine ausgewählt werden

Schlüsseltyp

• - da der Handsender einen von 4 Schlüsseln simuliert (je nach Taste) muss hier die Option [x] Schlüssel ausgewählt werden

Ereignis erzeugen

• - diese Option steht erst nach der Aktivierung der ELZ Python Skriptfunktion zur Verfügung!
  - die Funktion Output control muss ausgewählt werden

Parameter

• - über den Parameter zur Funktion Output control wird der Ausgang und seine Aktivierungsdauer definiert
  - über diese Auswahl können je TIF der Ausgang T+ T- und COM-NC-NO unabhängig von einander aktiviert werden
  - der Zusammenhang Ausgang und ID wird nachfolgend hier dargestellt

maximale Anzahl Türen je Leser

• - der Zugriff auf die Ausgänge bezieht sich immer nur auf die aktuelle Zentrale
  - als größte Zentrale gibt es die Version mit 4 TIF + POE. Daraus ergeben sich maximal 10 Ziele für die Türöffnung von einem Leser aus!
  - Übersicht der ID für alle Varianten der Zentralen, siehe hier

Seiteneffekte
(keine)

Andere Konfiguration
die ELZ zur Python Skriptfunktion muss installiert sein.

zurück zur Übersicht

Zusammenhang: Zutrittsgruppe und Ausgang (Relais)
Jede der vier Zutrittsgruppen aktiviert einen eigenen Aktor. Die Aktoren werden über eine ID gekennzeichnet. Im beschriebenen Beispiel sind die ID 7,1 = TIF1 und 8,2 = TIF2.
Konfiguration
Tür 1 Aktor

• - zur Aktivierung des Türöffners an der Tür 1 wird der Ausgang mit der ID7 festgelegt
  - der Ausgang mit der ID7 ist ein Transistorausgang und kann nur Gleichspannungstüröffner direkt ansteuern
  - alle anderen Lasten müssen über ein 12V Relais angeschaltet werden

Tür 2 Aktor

• - zur Aktivierung des Türöffners an der Tür 2 wird der Ausgang mit der ID1 festgelegt
  - der Ausgang ist ein umschaltender Relaiskontakt und kann zum direkten Schalten von Gleich- oder Wechselspannung verwendet werden

Tür 3 Aktor

• - zur Aktivierung des Türöffners an der Tür 3 wird der Ausgang mit der ID8 festgelegt
  - der Ausgang mit der ID8 ist ein Transistorausgang und kann nur Gleichspannungstüröffner direkt ansteuern
  - alle anderen Lasten müssen über ein 12V Relais angeschaltet werden

Tür 4 Aktor

• - zur Aktivierung des Türöffners an der Tür 4 wird der Ausgang mit der ID2 festgelegt
  - der Ausgang ist ein umschaltender Relaiskontakt und kann zum direkten Schalten von Gleich- oder Wechselspannung verwendet werden

Seiteneffekte
(keine)

Andere Konfiguration
die ELZ zur Python Skriptfunktion muss installiert sein.

zurück zur Übersicht

Visualisierung über Strukturelemente

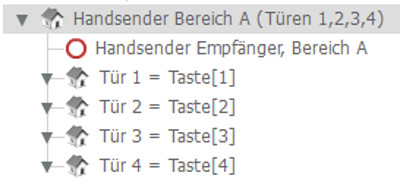

Die Funktion der Steuerung von 4 Türen über einen Leser ist komplex und im Strukturbaum eigentlich nicht erkennbar. Wir halten es für sinnvoll diese Funktion mittels Strukturelementen in der nachfolgend dargestellten Art zu visualisieren: Seiteneffekte
(keine)

Andere Konfiguration
(k1eine)

zurück zur Übersicht

Konfiguration der Benutzer
Ausgangssituation:
Der entscheidende Schritt diese Applikation zum Leben zu erwecken ist, dass jeder Benutzer mehrfach angelegt werden muss. Diese Notwendigkeit ergibt sich aus der widerprüchlichen Situation an einem Leser, den Benutzer verschiedene Türen öffnen zulassen, aber den Benutzer nur mit allen seinen Schlüsseln mit Zutrittsgruppen zu verknüpfen. Anders ausgedrückt, hat ein Benutzer in der Konfiguration mehr als einen Schlüssel hinterlegt, dann kann er nur mit jedem dieser Schlüssel zu einer Zutrittsgruppe gehören oder eben nicht. Lösungsweg
Mehrfach anlegen

• - Die Anforderung, das ein Benutzer mit mehreren Schlüsseln an einem Leser verschiedene Funktionen ausführen kann, lässt sich nur mit mehreren Benutzern lösen.
  - der Benutzer "Herr Meier" wird also innerhalb der Datenbank mehrmals angelegt und die verschiedenen Schlüssel so aufgeteilt
  - im folgenden wird dann von Master- / Slave-Benutzern gesprochen
  - so schön der Trick ist, er kostet eine kleine Investition. Für alle Benutzer die eine Mehrfachfunktion an einem Leser ausführen sollen können, muss es in der Anzahl der lizensierten Benutzer eine ausreichende Anzahl frei verfügbarer Benutzer geben
  - in diesem Beispiel sind es 4 Funktionen an einem Leser, was die vierfache Anzahl Benutzer ergibt
  - um die Fehlersuche zu unterstützen sollte jeder Benutzer immer mit der maximal möglichen Anzahl Funktionen, als Master + Slave-Benutzer angelegt werden
  - das hat den Vorteil, dass man Fehlbedienungen von Fehlfunktionen unterscheiden kann.
  - z.B. behauptet Herr Meier könne die Tür X nicht öffnen. In der Ereignisdatei ist dann klar zu erkennen warum!

Hinweis (1)

• - der Name des Master- Slave-Benutzers sollte klar mit der Funktion verbunden werden

Hinweis (2)

• - die ID zu den Tasten ergeben sich automatisch aus der Seriennummer des Handsenders und der jeweiligen Taste

Zutrittsgruppen zuweisen / Hinweis (3)

• - die eigentliche Funktion an diesem Leser wird über die Zutrittsgruppen dem Master-Benutzer / Slave-Benutzer zugewiesen
  - soll der Benutzer auch an anderen Türen Zutritt erhalten können, dann müssen diese Zutrittsgruppen dem Master-Benutzer zugewiesen werden
  - um die Übericht zu behalten, sollten Slave-Benutzer immer nur einer Zutrittsgruppe angehören. Auch wenn so eine große Anzahl Zutrittsgruppen enstehen, die Anzahl wird ja durch keine Lizenz begrenzt !

Seiteneffekte
die Anzahl lizensierte Benutzer könnte zu gering sein und muss erweitert werden.

Andere Konfiguration
(keine)

zurück zur Übersicht

Gewünschte Funktionalität

• - Die Handsender der Benutzer haben vier Tasten. Jeder Taste ist eine Tür zugeordnet.
  - Jedem Benutzer kann in der realen Anwendung der Zugriff auf die Türen selektiv gewährt werden.
  - Selektiv meint, das aus der Gruppe der vier Türen, die gewünschte Anzahl zugewiesen werden kann.
  - Der Benutzer kann also maximal für alle vier Türen den Zutritt zugewiesen bekommen.
  - Die Zeitpläne im nachfolgend geschilderten Beispiel sind für alle Türen individuell einstellbar. Die Individualisierung kann so weit ausgedehnt
  werden, dass mit der Taste A, eine Gruppe von Benutzern im Zeitraum X und eine andere Gruppe im Zeitraum Y den Zutritt über die an der
  Tür #1 gewährt bekommen kann. Das bedingt einfach zwei Zutrittsgruppen mit den unterschiedlichen Zeitplänen X / Y.

Seiteneffekte
(keine)

Andere Konfiguration
(keine)


zurück zur Übersicht

Konfiguration TÖ Steuerung
Die hier beschriebene Anwendung kann mit einem Handsender Leser nur an einer BCM Zentrale maximal alle 4 Türen steuern.
Über mehr als eine Zentrale kann dieses Prinzip nicht verwendet werden. Der Grund dafür ist, dass die maximal 4 virtuellen Handsender Leser (Taste A...D) jeweils die Türöffnung an einen anderes TIF umleiten. Die Umleitung wird mit den letzten beiden Schritten auf in nachfolgenden Darstellung erreicht.

Anders ausgedrückt: Alle vier virtuellen Leser hängen an TIF2. Drei davon steuern aber jeweils einen TÖ an einem anderen TIF 1,3,4 an !
Seiteneffekte
(keine)

Andere Konfiguration
(keine)



zurück zur Übersicht

Konfiguration der Zutrittsgruppen
Die Zutrittsgruppen werden als Kombination der virtuellen Türen A,B,C,D mit dem entsprechenden Zeitplan erstellt. Durch die virtuellen Leser vereinfacht sich hier die Konfiguration gegenüber der "alten Handsender Artikeln" ganz deutlich.

Seiteneffekte
(keine)

Andere Konfiguration
(keine)



zurück zur Übersicht

Konfiguration der Benutzer
Für die Benutzer gelten keine besonderen Anforderungen. Die Benutzer erhalten den Zutritt über die Zuweisung der Zutrittsgruppen an den Benutzer.

Seiteneffekte
(keine)

Andere Konfiguration
(keine)



zurück zur Übersicht
