Wie ist die Anschaltung von Türen mit dem selbstverriegelnden Antipanikschloss Mediator von Firma effeff zu realisieren ?

Funktionalität

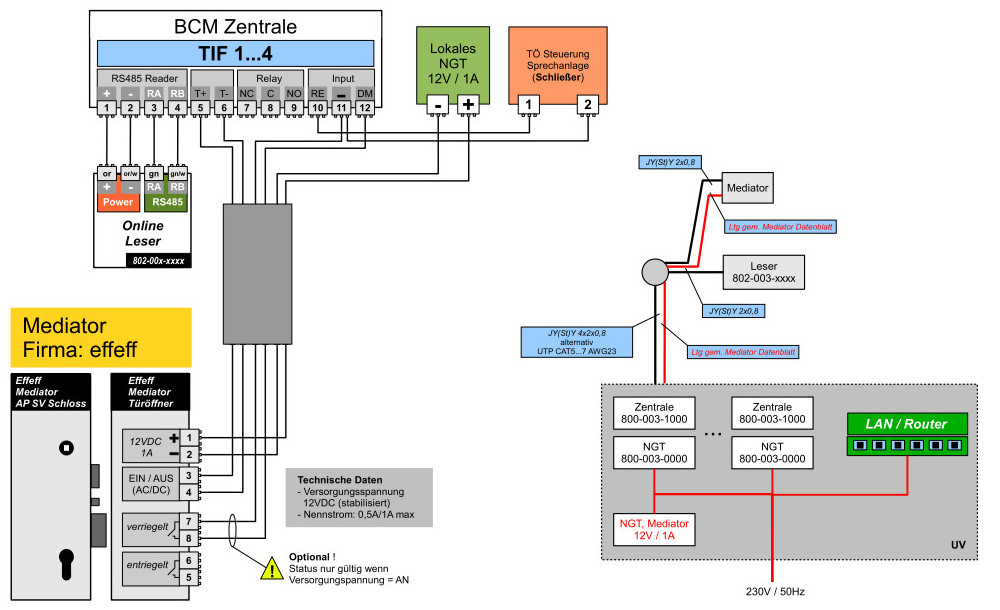

Die Anschaltung erfolgt wie im nachfolgenden Bild dargestellt. Die Internetseite des Herstellers finden Sie hier.
Konfiguration

Impulsbetrieb: der Transistorausgang (TIF) wird für 10-20s aktiviert und steuert damit die Kupplung des Türdrückers. In dieser Zeit kann die Tür durch Betätigen des Türdrückers entriegelt und geöffnet werden.

Dauerbetrieb: der Transistorausgang (TIF) wird für die Dauer der Entriegelung aktiviert. Die Aktivierung erfolgt über einen automatischen Zeitplan oder den Wechselbetrieb in der Zutrittsgruppe.


Seiteneffekte

• Es wird ein externes Netzgerät für die Versorgung benötigt ! Der 0,5A Nennstrom wird mit einem nicht genauer spezifizierten Einschaltspitzenstrom von 1A behaftet sein. Daher kann das Netzgerät der Zentrale dafür nicht verwendet werden.

• Für die Berechnung des Leitungsquerschnittes zur Versorgung des A-Öffners kann die Planung aus diesem Beitrag herangezogen werden.

• Für die Einbindung in ein 230V / 50Hz USV Konzept gelten diese Hinweise

• Für die Einbindung in ein 12 VDC USV Konzept gelten diese Hinweise

Andere Konfiguration
Das Schloss bietet zwei Statuskontakte. Der Statuskontakt für "Schloss verriegelt" kann optional über den DM Eingang zum Nachweis der Türöffnung verwendet werden. Immer wenn das Schloss entriegelt --> verriegelt wird, wird das als Ereignis in der Logdatei vermerkt.

Das gilt natürlich auch wenn die Tür von der Innenseite geöffnet wird. Hier wir das Ereignis sogar eigenständig verwendet, denn es wurde vorher kein Schlüssel gelesen. Aus der Sicht des DM ist das ein Alarmfall. Die Alarmierung muss für diese Option abgeschaltet werden. Anderenfalls wird der Alarm am Online Leser (NL) signalisiert.

Weitere Details zum DM, RE und der Alarmierung hier nachlesen:

• - Wie müssen RE-Taster ausgeführt und konfiguriert werden ?
  - Wie müssen Türkontakte ausgeführt und konfiguriert werden ?
  - Können dauerhaft offene Türen einen Alarm auslösen ?

Schlagworte: SlWRev4A
Sprache:{xSpracheDeutsch}Dokumentation >>>Planungshilfen:{xGRPLHi}{xPLHiGundSchBild}Projektschritt:{xGRPrjSt}{xPlanung xPS2}{xErrichtung xPS3}
Artikel >>> FunktErw:{xGRFEW}{xFEWSchlossElMech}

Da immer wieder angefragt...
Leider muss ich hiermit Werbung für ein gutes Produkt machen, für das ich keine Provision bekomme. Da es aber ein gutes Produkt ist mache ich es "gerne". Die Links zeigen auf die Internetseite von effeff zum jeweiligen Thema:

• - Mediator Katalog Download !
  - Einfachverriegelungen mit Flach-, Winkel-, Radiusschließblech
  - MEDIATOR® Schloss, Rohrrahmen-Version
  - MEDIATOR® Schloss, Vollblatt-Version

Da sich auch bei effeff die Inhalte hinter den Links ohne Vorankündigung an mich ändern, bitte email an mich henry.winkelmann@tcsag.de wenn jemand da was festgestellt hat, danke.

Hinweis aus dem Hause ASSA ABLOY:
Aus einem direkten Gespräch mit einem technischen Fachberater von ASSA ABLOY kann ich noch einen interessanten Hinweis auf die Verwendung von MEDIATOR Schlössern in Türen auf der Basis von Kunststoffprofilen weitergeben.

Es ist nicht zu empfehlen derartige Türen mit einem MEDIATOR auszustatten ! Der Temperaturgang des Materials (Kunststoff) ist zu groß, als dass die Funktion bei direkter Sonneneinstrahlung oder tiefen Temperaturen sicher gegeben sein wird.
