Gibt es einen Grund, warum es gelegentlich zu Fehlerbildern ausgelöst durch die Türöffner an den beiden Türinterface 2 oder 4 kommt ?

Funktionalität
In der letzten Zeit treten tatsächlich immer wieder einmal Fehlerbilder auf, die im Zusammenhang mit dem Schalten des TÖ Relais stehen. Dabei hat es sich gezeigt, das ein Schalten von Wechselspannungs-Türöffnern (TÖ) den Fehler häufiger als das beim Schalten von Gleichspannnungs Türöffnern auslöst.

Der TÖ wird aktiviert und mit dem Abschalten der TÖ Spannung wird ein RESET (Ereigniss=Spannungsversorgung EIN) an der Zentrale ausgelöst. Dieser RESET mit anschließendem BOOT Vorgang dauert ca. 20-30s. Innerhalb dieses Zeitraumes sind alle ONLINE Leser (NL) abgeschaltet. Wird gerade an einem Leser der Zutritt angefordert, dann funktioniert der Leser erst einmal nicht, was schnell verallgemeinert wird "...die Anlage funktioniert nicht!".
Werden Ruhestrom Türöffner (Gleichspannung) über das Relais geschaltet, dann wird die Trennung zu Beginn der TÖ Aktivierung unmittelbar das Relais wieder abschalten, weil schon hier der RESET ausgelöst wird.
Der Fehler tritt nicht auf, wenn der Gleichspannungs Türöffner über den Augang T+ T- geschaltet wird !
Betroffen von diesem Fehlerbild, dass nur an den TIF 2 oder 4 ausgelöst werden kann, sind nur die Zentralen mit dem Hardware Stand 3.0 Es ist eine Überarbeitung vorgenommen worden, die noch im 1.Quartal 2018 eingeführt werden wird.

Fehlerbild beseitigen Um das Fehlerbild zu beseitigen, stehen folgende Möglichkeiten zur Verfügung:

Anderes TIF nutzen

• - werden eventuell die anderen TIF 1 oder 3 aktuell nicht benötigt, kann auf diese gewechselt werden
  - dazu muss die Verdrahtung umziehen und auch der Leser in der Konfiguration auf das andere TIF wechseln

Eine "Funkenlöschung" einbauen

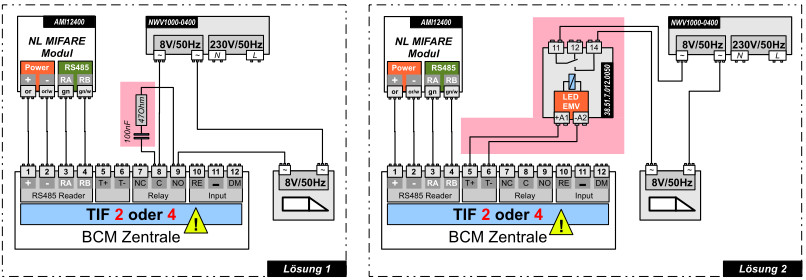

• - wie im Bild als Lösung 1 dargestellt kann eine RC Reihenschaltung den Schaltkontakt von der Überspannung bei der Abschaltung "befreien"
  - diese Lösung muss immer dann angewendet werden, wenn der Platz für ein externes RELAIS nicht zur Verfügung steht
  - Lösung 1 im Bild TIF2u4 PowerOnFehler.jpg
  - bitte sprechen Sie und zu diesem Thema an

Externes Relais als Schalter

• - die eigentliche Ursache liegt in einer Kopplung der Überspannung beim Ausschalten auf die RESET Steuerung des Rechnerkerns.
  - Daher kann ein externes Relais die Ursache so weit verschieben, dass sie keine Auswirkungen mehr hat.
  - hier ein geeignetes Relais-Datenblatt
  - Lösung 2 im Bild TIF2u4 PowerOnFehler.jpg
  - bitte sprechen Sie und zu diesem Thema an

Zentrale austauschen

• - das kann erst realisiert werden, wenn die neue Hardware Version lieferbar ist.
  - bitte sprechen Sie und zu diesem Thema an

Seiteneffekte
(keine)

Andere Konfiguration
(keine)




Schlagworte: SlWRev4A
Sprache:{xSpracheDeutsch}
Dokumentation >>>Projektschritt:{xGRPrjSt}{xBetrieb xPS5} Verfolgung >>> Versionen & Fehler:{GRHWErr}{xHWErrVxxx}{xFehlerbild}Artikel >>> Zentrale:{xGRµZ}{xµZVarStd}{xµZVarStdPlus}TIF:{xGRsµZTIF}{xTIFRelais}Zentrale I/O:{xGRµZIO}{xµZErwIO}

Wie erkennt man die korrigierte HW Version ?

• - Die Hardware ist mit der Version 3.4 gekennzeichnet.
  - Dieser Wert ist auf dem Label und auch im Anwendungsmanager neben der Zentrale lesbar.
  - Der Serienummernbereich der neuen Zentralen ist >7600
  - Produktionsstart war März 2018.
