Wie ist die Anschaltung von Türen mit SafeMatic / Interlock von Firma SCHÜCO zu realisieren ?

Funktionalität

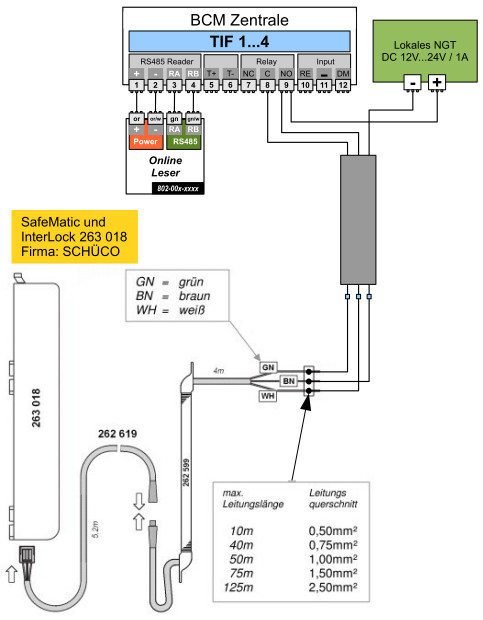

Die Anschaltung erfolgt wie im nachfolgenden Bild dargestellt. Datenblätter des Herstellers: hier ansehen


Konfiguration

Impulsbetrieb: das Relais wird für 5s aktiviert und aktiviert damit die Entriegelung. In dieser Zeit kann die Tür geöffnet werden. Die Verriegelung erfolgt automatisch nach kurzer Zeit.

Dauerbetrieb: das Relais wird für die Dauer der Entriegelung aktiviert. Diese Betriebsart ist laut Hersteller zulässig. Die Aktivierung erfolgt über einen automatischen Zeitplan oder den Wechselbetrieb in der Zutrittsgruppe.


Seiteneffekte

• Es wird ein externes Netzgerät für die Versorgung benötigt ! Der 1A Nennstrom wird mit einem nicht spezifizierten Einschaltspitzenstrom behaftet sein. Daher kann das Netzgerät der Zentrale dafür nicht verwendet werden.

• Für die Berechnung des Leitungsquerschnittes zur Versorgung des A-Öffners kann die die Tabelle im Bild verwendet werden.

• Für die Einbindung in ein USV Konzept gelten diese Hinweise

Andere Konfiguration
( keine)
