Ausgangssitutation:
- die LED Anzeige am Online Leser NL leuchtet rot
- das Betätigen der Tasten wird mit Klick-Tönen quittiert
- wenn der PIN Code eingeben und mit der "Hacken-Taste" abgeschlossen wird, erfolgt keine Reaktion
- beim Lesern des Schlüssels wird nur der erste Lese-Startton hörbar weiter passiert nichts

Was kann die Ursache sein ?

Dieses Fehlerbild zeigt, das die Versorgungsspannung korrekt angeschlossen ist. Was als Ursache für diesen Fehler vorliegt, ist ausschließlich die Datenleitung zwischen Online Leser (NL) und BCM Zentrale.
Beide möglichen Fehler sind nachfolgend dargestellt:

Fehler: Unterbrechung RA RB Fehlernachweis:

• - Spannungsversorgung abschalten
  - an den Klemmen 3,4 des TIF Widerstandsmessung
  - es muss ein Wert +-120Ohm messbar sein, dann ist es eine Unterbrechung
  - wenn ein Wert von +-60Ohm messbar ist, dann liegt als Fehlerursache doch eine Vertauschung vor !

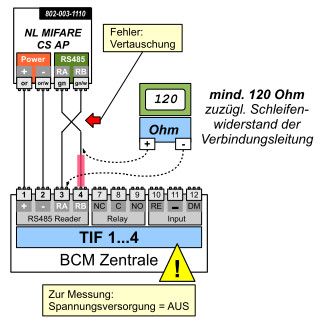

Fehler: Vertauschung RA RB Fehlernachweis:

• - Pragmatisch: Adern an den Klemmen 3,4 vertauschen --> es geht = Glück gehabt, fertig
  - es geht immer noch nicht
  - Spannungsversorgung abschalten
  - Die RA, RB Leitung zum Leser messen, der Widerstand ist >100kOhm --> es wird dann eine Unterbrechung vorliegen und

Schlagworte: {GUIx????} {UMxHTML5} {UMxFlash}
Thema: {xFehlerbild} {xSchaltbild}
Projektschritt: {xProgrammierung} {xBetrieb}
Artikel Online Leser (NL): {802-003-1100} {802-003-1110} {802-003-6100} {802-003-6110} {AMI12400-0080}

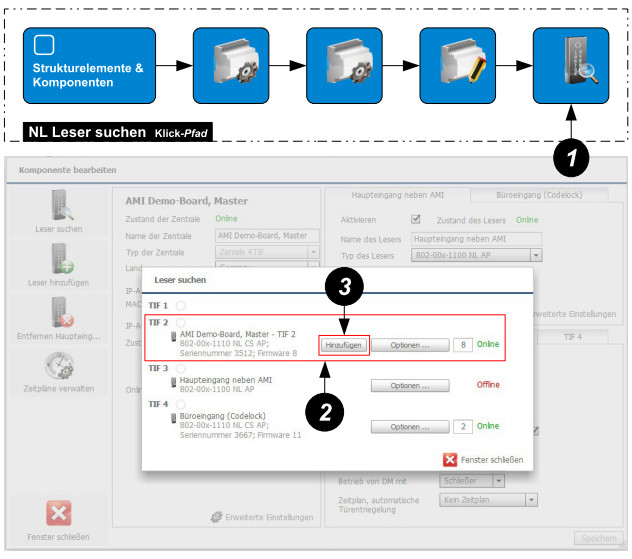

Ein identisches Fehlerbild entsteht, wenn man einen korrekt (+,-,RA,RB) angeschlossenen Leser verwenden möchte, der aber im WebInterface noch nicht hinzugefügt worden ist. Der nachfolgend mit (3) markierte Schritt also nicht ausgeführt wurde.
