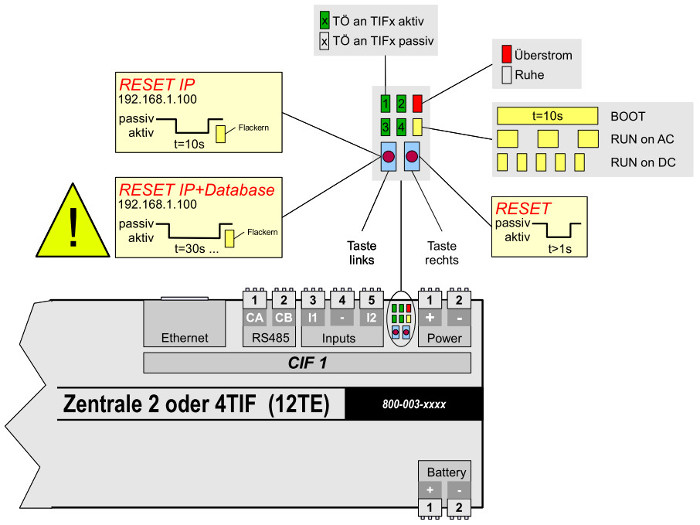

Oben rechts, sind 6Stk LED und zwei Taster. Welche Funktion haben diese Bauelemente ?

Funktionalität LED 1,2,3,4

• - Anzeige des Zustandes des TIF Ausgangs
  - 2te Generation, siehe hier

LED Rot

• - Überstrom Anzeige
  - das ist eine Summenanzeige für alle T+ / T- Ausgänge und + / - Versorgung der Leser
  - wenn aktiviert, wird die Versorungsspannung an den Online Lesern (NL) abgeschaltet
  - nach Beseitigung des Fehlers wird die Versorungsspannung an den Online Lesern (NL) wieder zugeschaltet

LED Gelb

• - Betriebsstatus Anzeige
  - langsames Blinken = OK und Versorgung aus dem Netzteil (230VAC)
  - schnelles Blinken = OK und Versorgung aus dem AKKU
  - dauerhaft AN = Boot Vorgang nach RESET aktiv

Taste, links

• - Sonder RESET Taste für besonders schwere Fälle
  - Druckdauer bis 10s = RESET der IP Adresse auf den Defaultwert 192.168.1.100
  - statt dem Zeitkriterium (10s), kann auch ein kurzes Flackern der gelben LED als Rückmeldung gewertet werden
  - Druckdauer ab 30s = RESET der IP Adresse und Löschung der Datenbank (Werkseinstellung)
  - statt dem Zeitkriterium (30s), kann auch weiters, kurzes Flackern der gelben LED als Rückmeldung gewertet werden
  - ACHTUNG: absolut tödlich für alle bisherige Arbeiten an der Konfiguration des Systems !!!

Taste, rechts

• - einfacher Neustart der Firmware
  - während des Bootvorgangs leuchtet die gelbe LED dauerhaft

Konfiguration
(keine)

Seiteneffekte
(keine)

Andere Konfiguration
(keine)


Schlagworte: {GUIx????} {UMxHTML5} {UMxFlash}
Thema: {xLeistungsmerkmal}
Projektschritt: {xProgrammierung} {xBetrieb}
Zentralen: {800-003-2100} {800-003-4100} {800-003-2002} {800-003-4004}

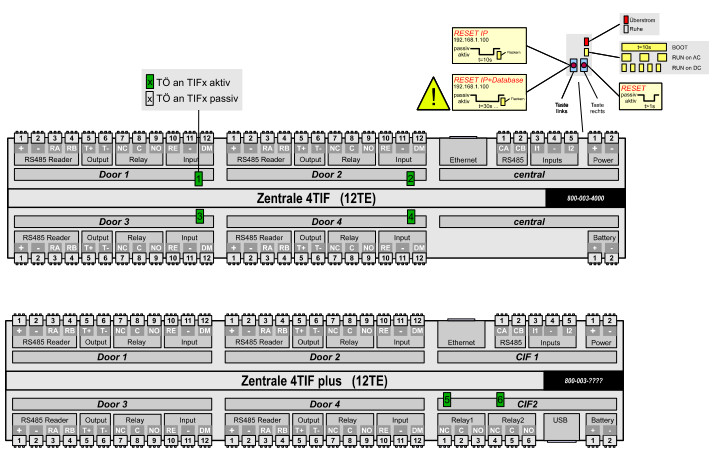

2te Generation BCM Zentralen
Die Funktion der LED ist für die Status LED zu den TIF identisch geblieben. Nur die Positonen haben sich zu den TIF hin verschoben !
