Wie passt man die Default IPv4 Adresse an das Kundennetzwerk an?

[s-czerniak]

Leider passen viel zu selten die Defaultwerte der Zentrale mit den IP Bereichen des Kundennetzwerkes überein, oder es befinden sich mehrere Zentralen im Netzwerk, deshalb muss die IP Adresse der Zentrale(n) angepasst werden.

Wie ändere ich die IP Adresse und gibt es Unterschiede bei Zentralen mit Unterschiedlichem Firmware Stand?

[s-czerniak]

Übersicht
Da die Beantwortung der Frage in mehrere Segmente zerfällt, werden diese als Teilantworten gegeben.
Folgende Teilantworten stehen zur Verfügung:

• - bis zur Firmareversion 1.4xx
  - ab der Firmareversion 1.5xx
  - Als Ergänzung die Thematik im Anwendungsmanager betrachtet

Schlagworte: {GUIx????} {UMxHTML5} {UMxFlash}
Projektschritt: {xProgrammierung} {xBetrieb}
Zentralen: {800-003-2100} {800-003-4100} {800-003-2002} {800-003-4004}

[s-czerniak]

bis zur Firmware Version 1.4xx
Bis zur Firmware Versin 1.4xx gab es nur einen Weg die IP-Adresse an das Netzwerk des Kunden anzupasen.
Bitte auch diesen Hinweis beachten !

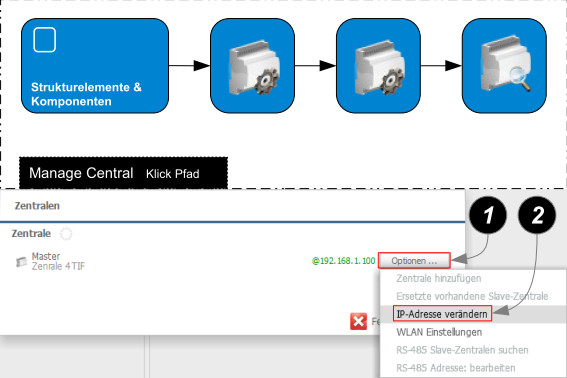

IP Adresse ändern.jpg (43.4 KiB) 6796 mal betrachtet


Ablauf
Schritt 1

• -auf der zu bearbeitenden Zentrale, [Optionen] auswählen

Schritt 2

• - im Drop Down Menü anschließend [IP-Adresse verändern] benutzen

Schritt 3

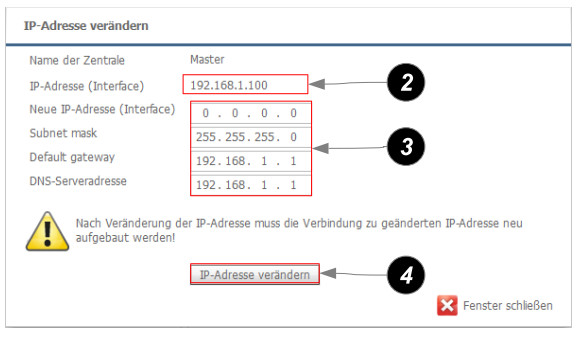

• - in diesem Fenster sieht man die aktuelle IP-Adresse in diesem Fall der Defaultwert.

Schritt 4

• - hier werden die Daten die man unbedingt vom Kunden bekommen muss wie (IP-Adresse, Subnetz Maske, Standard Gateway, DNS Server) eingetragen.

Schritt 5

• - zum Abschluss werden die geänderten Daten mit [IP-Adresse verändern] gespeichert.

Seiteneffekte
(keine)

Andere Konfiguration
(keine)

zurück zur Übersicht

[s-czerniak]

ab der Firmware Version 1.5xx
ab der Firmware Versin 1.5xx gibt es zwei Wege die IP-Adresse an das Netzwerk des Kunden anzupassen. Hier betrachten wir den Weg der mit Firmware Version 1.5xx hinzu kam.



Ablauf
Schritt 1

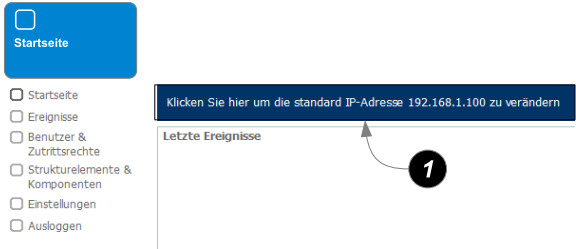

• - auf der Startseite, [Klicken sie hier um die Standard IP-Adresse zu verändern] benutzen

Schritt 2

• - in diesem Fenster sieht man die aktuelle IP-Adresse in diesem Fall der Defaultwert.

Schritt 3

• - hier werden die Daten die man unbedingt vom Kunden bekommen muss wie (IP-Adresse, Subnetz Maske, Standard Gateway, DNS Server) eingetragen.

Schritt 4

• - zum Abschluss werden die geänderten Daten mit [IP-Adresse verändern] gespeichert.

Seiteneffekte
(keine)

Andere Konfiguration

• - Hier beschrieben

zurück zur Übersicht

[h-winkelmann]

Hinweis:
Wenn auf der Zentrale keine Basislizenz installiert ist, dann ist im Klick-Pfad der Schritt 3 (Version 1.4) nicht sichtbar. Man kann direkt nach dem Schritt 2 zu den Zentralen verzweigen.

zurück

[s-czerniak]

Als Ergänzung die Thematik im Anwendungsmanager betrachtet

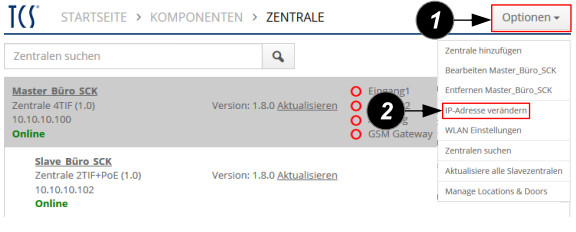

IPv4 Adresse ändern1.jpg (32.98 KiB) 6731 mal betrachtet

Schritt 1

• - dem Klick Pfad folgen und anschließend unter Optionen

Schritt 2

• - den Punkt IP Adresse verändern auswählen

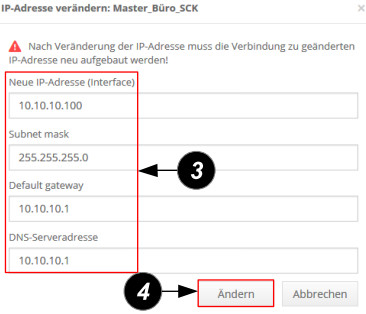

IPv4 Adresse ändern2.jpg (27.58 KiB) 6731 mal betrachtet

Schritt 3

• - es erscheint ein neues Fenster in dem die Daten (IPv4 Adresse, Subnetz Maske, Gateway und DNS Adresse)
  - des Kunden Netzwerks eingetragen werden müssen

Schritt 4

• - zum Abschluss werden die neuen Daten mit Ändern gespeichert

Seiteneffekte
(keine)

Andere Konfiguration
(keine)

zurück zur Übersicht
