Wie kann die logische Verknüpfung von Master und Slave Zentralen erfolgen ?

[h-winkelmann]

In einer Anlage mit mehr als einer Zentrale, existiert immer ein Master und weitere Slave Zentralen. Wie muss die Verknüpfung über mehrere Standorte hinweg sinnvoll vorgenommen werden und spielt die Struktur des Netzwerkes eine Rolle ?

[h-winkelmann]

Übersicht
Da die Beantwortung der Frage in mehrere Segmente zerfällt, werden diese als Teilantworten gegeben.
Folgende Teilantworten stehen zur Verfügung:

• - Grundstruktur Typ 1, "Ein Netzwerk, linear"
  - Grundstruktur Typ 2, "Ein Netzwerk, Baum"
  - Grundstruktur Typ 3, "entfernte Netzwerke"

Schlagworte:
Thema: {xLeistungsmerkmal}
Projektschritt: {xPlanung}
Artikel Zentralen: xGRµZENP

[h-winkelmann]

Grundstruktur Typ 1, "Ein Netzwerk, linear"

BCM Struktur #1.png (21.44 KiB) 4958 mal betrachtet

Die Darstellung zeigt die am Häufigsten realisierte Struktur des Netzwerkes und der Beziehung zwischen Master und Slaves. Aus der Sicht des Masters liegen alle Slaves im gleichen Netzwerk und alle Slaves sind diesem Master zugeordnet. Dabei spielt die Aufteilung in mehrere Standorte keine Rolle, denn das Netzwerk wird über eine VPN Verbindung erweitert.

Vorteile:
- einfache Programmierung. Zur Erinnerung: alle Einstellungen werden von der IP Adresse des Master aus vorgenommen. Daher müssen die Slaves auch in diesem Netzwerk Adressbereich erreichbar sein.
- über das Webinterface einfach für den Slave den einen Master als solchen deklarieren, fertig

Nachteile:
- es wird ein dynDNS Account benötigt, wenn nicht mit fester IP Adresse gearbeitet werden kann.
- der VPN Tunnel muss bauseitig funktionsfähig realisiert sein
- mit einer wachsenden Anzahl an Slaves wird der Datenabgleich für den einen Master immer aufwendiger

[h-winkelmann]

Grundstruktur Typ 2, "Ein Netzwerk, Baum"

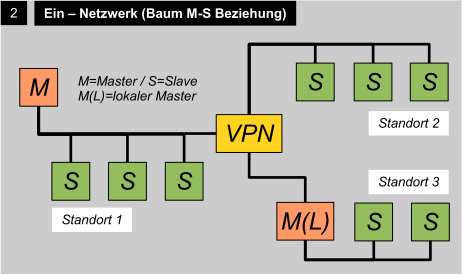

BCM Struktur #2.png (25.17 KiB) 4957 mal betrachtet

Die Darstellung zeigt die deutlich seltner realisierte Beziehung zwischen Master und Slaves. Aus der Sicht des Masters liegen alle Slaves im gleichen Netzwerk. Jedoch können einige Slaves als lokaler Master betrieben werden. Wie in der Grundstruktur Typ 1 spielt die Aufteilung in mehrere Standorte keine Rolle, denn das Netzwerk wird über eine VPN Verbindung erweitert.

Vorteile:
- der/die lokalen Master entlasten den Master bei der Funktion des Datenabgleiches, da sie die Anfragen des Masters quasi bündeln

Nachteile:
- es wird ein dynDNS Account benötigt, wenn nicht mit fester IP Adresse gearbeitet werden kann.
- der VPN Tunnel muss bauseitig funktionsfähig realisiert sein
- etwas "komplizierter" zu konfigurieren, da die Slaves dem lokalen Master zugeordnet werden müssen. Der lokale Master ist am Master als Slave angemeldet. In der Darstellung der Zentralen Struktur im Menü STARTSEITE > KOMPONENTEN > ZENTRALE ist der lokale Master als solcher bezeichnet. Die dem lokalen Master zugeordneten Slaves sind nach rechts eingerückt dargestellt.

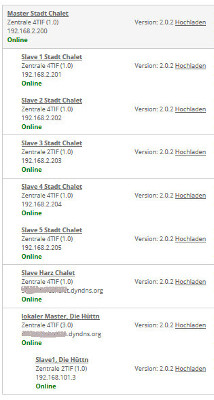

lokaler Master Slave_k.JPG (29.86 KiB) 4957 mal betrachtet

[h-winkelmann]

Grundstruktur Typ 3, "entfernte Netzwerke"

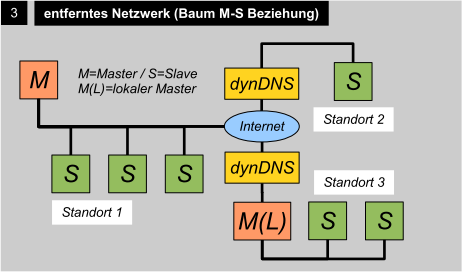

BCM Struktur #3.png (29.28 KiB) 4955 mal betrachtet

Die Darstellung zeigt die Struktur von mehreren Netzwerken / Standorten die über das Internet zusammengeschaltet werden. Bei der Zusammenschaltung in dieser Art, müssen lokale Master die weiteren Slaves ihrer entfernten Anlage zusammenfassen. Der Zugriff des Masters erfolgt immer nur auf einen / den lokalen Master der entfernten Anlage. Die Portweiterleitung in der entfernten Anlage muss die Weiterleitung des öffentlichen Port:3543 auf Port:3543 + IP Adresse( lokaler Master ) realisieren. Siehe hier zur Konfiguration des Routers oder hier zur Prüfung der Funktion Portweiterleitung

Vorteile:
- einfache, zuverlässige und weltweite Vernetzung zu beliebigen Standorten über Internet möglich

Nachteile:
- es wird ein dynDNS Account benötigt
- die Router Konfiguration im entfernten Netzwerk muss korrekt vorgenommen werden. Dazu ist eine enge Abstimmung notwendig
- aus Sicherheitsgründen sollte eine HTTPS basierte Verbindung verwendet werden, was Zertifikate benötigt.
- die Konfiguration ist etwas schwieriger
