Welches Benutzerinterface (LED / Töne) gibt es bei Offline Lesern (FL) ?

[h-winkelmann]

Beim Betrieb der Offline Leser (FL) = elektronische Knaufzylinder gibt es ein Reihe von Tönen und LED Anzeige Modi. Was bedeuten diese jeweils ?

[h-winkelmann]

Funktionalität

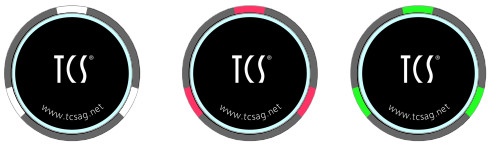

Die Offline Leser haben begrenzte Möglichkeiten ein Benutzerinterface zu erzeugen. Es gibt drei LED, welche immer gleichzeitig aktiviert sind und rot oder grün leuchten / blinken können. Und es gibt zwei Töne (Frequenz = hoch / tief) die zur Signalisierung verwendet werden. Im TCS Sinne der Bezeichnung von Tönen, handelt es sich bei allen Tönen um Quittungstöne, da sie als direkte Reaktion auf eine Aktion / Handlung des Benutzers erfolgen. Hinweistöne kommen daher an Offline Lesern (FL) nicht vor.

OfflineLeser LED Stati.jpg (20.45 KiB) 9497 mal betrachtet

Quittungstöne + LED's im Betrieb

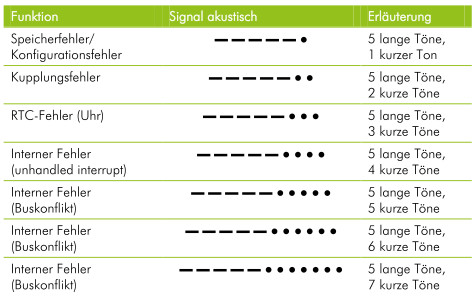

Quittungstöne im Fehlerfall


Konfiguration
(keine)
Seiteneffekte
(keine)
Andere Konfiguration
(keine)


Schlagworte:
Thema: {xLeistungsmerkmal} {xFehlerbild}
Projektschritt: {xBetrieb}
Artikel Offline Leser (FL): xGRLFL {FL55 813-003-xxxx} {FL66 816-003-xxxx}

[h-winkelmann]

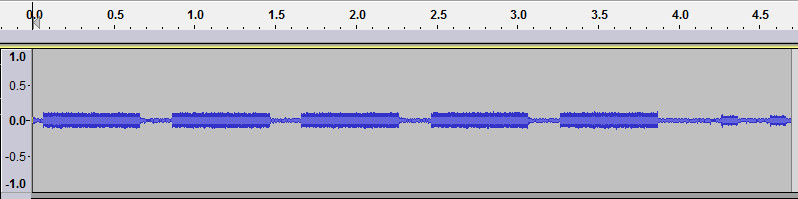

Kupplungsfehler / Getriebefehler:

FL Fehlerton Getriebefehler.jpg (29.52 KiB) 9477 mal betrachtet

FL Fehlerton Getriebefehler.mp3

(93.06 KiB) 482-mal heruntergeladen

[h-winkelmann]

Sonderfall: rote LED dauerhaft AN
Es gibt einen Sonderfall, da sind die roten LEDs dauerhaft an. Dieser kann entstehen, wenn alle drei Batterie-Warnphasen übersehen (ignoriert) wurden. Bis die Batterien fast komplett leer sind, kann die Elektronik u.a. auch die LEDs dauerhaft AN schalten. Das liegt daran, dass die Funktion der Elektronik mit zu niedriger Spannung nicht mehr vorhergesagt werden kann.

Ein kurzes Video zeigt einen solchen Zustand.

WICHTIG:
Bevor hecktische Aktivität ausbricht, erst einmal mit dem Demontage-Werkzeug (Klammer, Bügel) prüfen, ob die Entriegelungen freigegeben sind. Alternativ kann dieser Test auch mit einem Kugelschreiber oder Draht ausgeführt werden. Mit Begin der Phase 3 wird die Entriegelung vom Knaufzylinder automatisch freigegegen. Ist das der Fall kann die Batterie leicht gewechselt werden.

Ist die Entriegelung nicht freigegeben, dann wird der Batterieadapter und die Batteriewechselkarte benötigt. Wie es genau funktioniert wird hier erklärt.
