Wie kann ein "2-Draht-LAN" zur Vernetzung der Zentralen realisiert werden ?

[h-winkelmann]

Bei Abwesenheit eines echten CATx basierten LAN, wie kann dann ein alternatives 2-Draht-LAN mit TCS Komponenten realisiert werden ?

[h-winkelmann]

Übersicht
Da die Beantwortung der Frage in mehrere Segmente zerfällt, werden diese als Teilantworten gegeben.
Folgende Teilantworten stehen zur Verfügung:

• - Grundsätzliches bei der Verwendung FEW1000 ohne FEC1000
  - FEW1000 mit Vorgänger & Nachfolger
  - FEW1000 ohne Nachfolger & mit Browser Ankopplung

Schlagworte: SlWRev4A Sprache:{xSpracheDeutsch} Dokumentation >>> Planungshilfen:{xGRPLHi}{xPLHiPrinzipSchBild} Projektschritt:{xGRPrjSt}{xPlanung xPS2}{xErrichtung xPS3}
Artikel >>> FunktErw:{xGRFEW}{xFEW2DrIP}

[h-winkelmann]

Funktionalität
Im Produktprogramm von TCS existieren zwei Artikel die eine IP Verbindung über eine NICHT CATx Leitung realisieren können.

FEW1000-0400 = Wandler 2Dr <--> IP
FEC1000-0400 = Koppler Versorgungsspannung <--> 2Dr

Wie schlecht die Leitung im Hinblick auf die Übertragungsgeschwindigkeiten sein darf, muss man letztlich Vor-Ort ermitteln. Auf der Basis von JY-ST-Y Leitungen können verlässliche Verbindungen herstellt werden. Bei den Zusammenschaltung der Leitungen ist eine Linienstruktur anzustreben. Es kann auch Abzweige geben. Deren Funktionssicherheit kann aber auch Vor-Ort ermittelt werden.

Der Zweidraht Wandler (FEW1000) kann auch über die 2Dr Leitung versorgt werden. Dafür muss dann der Koppler verwendet werden. Es gibt aber auch die Option der lokalen Spannungsversorgung am FEW1000. Die nachfolgenden Applikationen verwenden diese Möglichkeit.

PI FEW1000-0400

Deckblatt FEW1000.jpg (13.84 KiB) 7839 mal betrachtet

iOS kompatibler Download

Deckblatt FEC1000.jpg (11.48 KiB) 7839 mal betrachtet

iOS kompatibler Download

zurück zur Übersicht

[h-winkelmann]

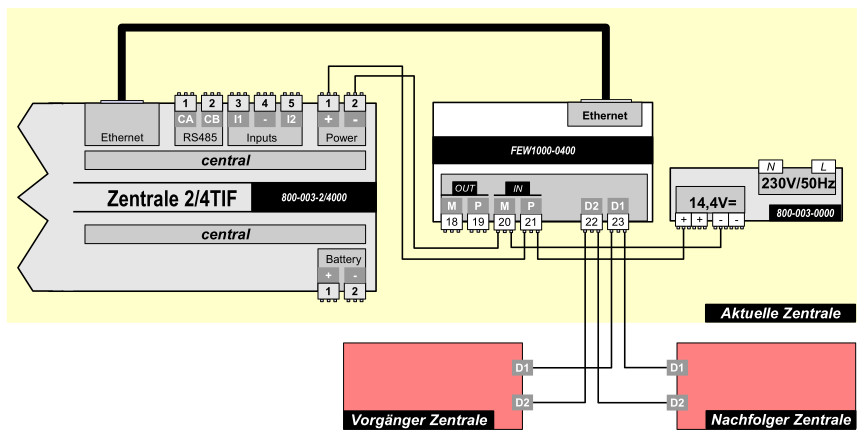

FEW1000 mit Vorgänger & Nachfolger
Für diesen Fall wird ein FEW1000 für die Ankopplung der 2Dr Verbindung verwendet. Zur Spannungsversorgung wird das lokale Netzgerät (800-003-0000) mit verwendet. Der geringe Eingangsstrom von 60mA und der weite Eingangspannungsbereich des FEW1000 lässt das zu !

BCM mit 2DrahtIP 1Stk FEW1000.jpg (58.9 KiB) 7848 mal betrachtet

zurück zur Übersicht

[h-winkelmann]

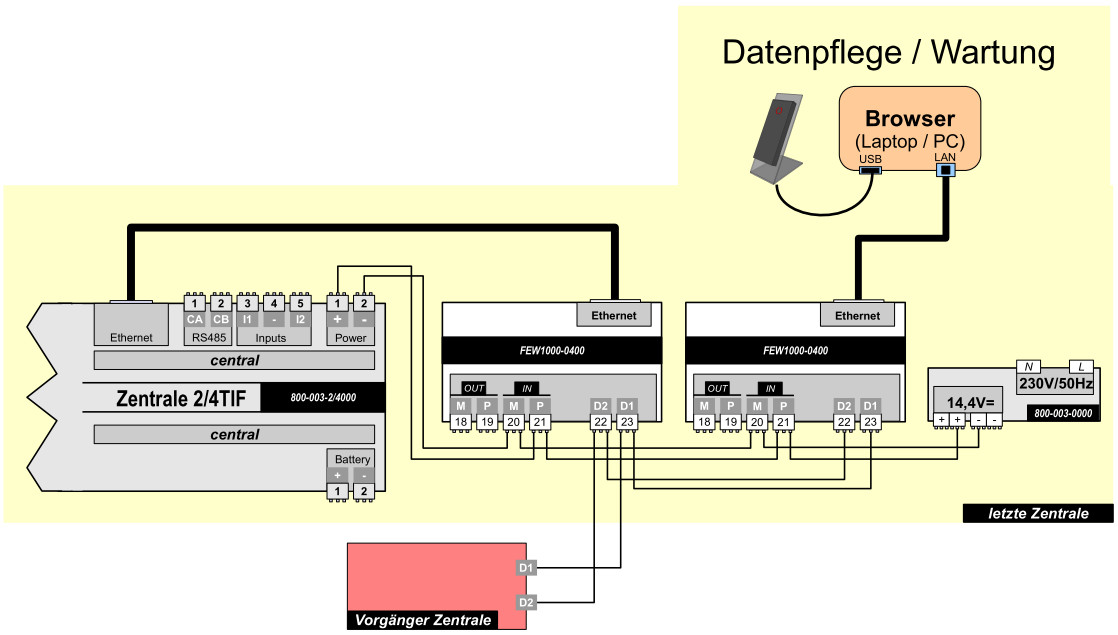

FEW1000 ohne Nachfolger & mit Browser Ankopplung
Für diesen Fall wird ein weiteres FEW1000 für die Ankopplung der 2Dr Verbindung verwendet. Zur Spannungsversorgung für beide FEW1000 wird das lokale Netzgerät (800-003-0000) mit verwendet. Der geringe Eingangsstrom von jeweils 60mA und der weite Eingangspannungsbereich des FEW1000 lässt das zu !

Das zweite FEW1000 stellt eine LAN Verdindung zu einem Rechern mit Web Browser zur Verfügung.

BCM mit 2DrahtIP 2Stk FEW1000.jpg (91.25 KiB) 7845 mal betrachtet

zurück zur Übersicht
