Funktionalität
Insbesondere wenn mehr als ein Offline gateway mit einem TIF verbunden wird, dann spielt die Art der Leitung und die Anzahl der verwendeten Adern eine entscheidende Rolle. Wichtig ist grundsätzlich die Verwendung von
Massivleitern.
Litzen, auch mit Aderendhülsen "vertragen" sich
nicht dauerhaft mit der Klemmtechnik in den Offline gateways.

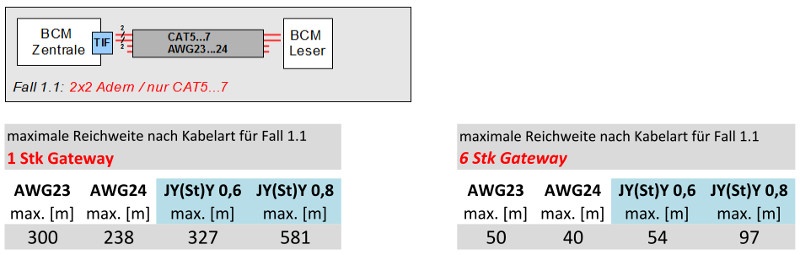

1 Stk Offline gateway an TIF(x)
Für diese einfache Aufgabe ergeben sich die nachfolgend aufgeführten Lösungsmöglichkeiten hinsichtlich Art und Anzahl.
In der
Version 1.1 wir das
eine Paar für die Signale
RA und RB verwendet. Das andere
Paar wird für
+ - verwendet.
- 802-003-5300 Reichweite1Gateway 1plus1Paare.jpg (46.49 KiB) 5970 mal betrachtet

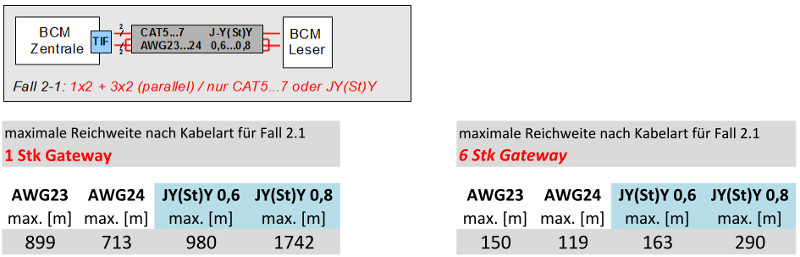

Bis zu 6 Stk Offline gateway an TIF(x)
Für diese etwas komplexer Aufgabe wird eine Annahme getroffen. Der Wort-Case ist dann gegeben, wenn alle 6 Stk Offline gateways am Ende der Strecke angebracht werden. Damit ist sichergestellt, wenn die 6 Stk über die gesamte Strecke verteilt werden, funktioniert dieser Anlagenteil auch noch. Die nachfolgend aufgeführten Lösungsmöglichkeiten ergeben sich hinsichtlich Art und Anzahl.
In der
Version 2.1 wir das
eine Paar für die Signale
RA und RB verwendet. Die anderen
3 Paare werden für
+ - verwendet.
- 802-003-5300 Reichweite1Gateway 1plus3Paare.jpg (53.04 KiB) 5970 mal betrachtet
Konfiguration
(keine)
Seiteneffekte
Ader pro Klemme

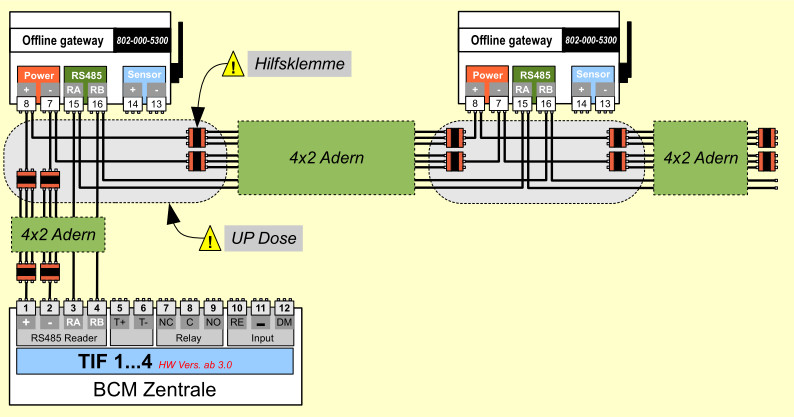

Die Version 2.1 der Verbindung basiert auf der
Paralellschaltung von 3
Adernpaaren, also 3 Adern je Signal + und Signal - . Berücksichtigt man dann noch das Durchschleifen Leitungen, dann wird klar dass hierfür
Hilfsklemmen benötigt werden, die auch
außerhalb des Gehäuses vom Offline gateway
untergebracht werden müssen !
- 802-003-5300 InstallierenMit4x2Adern.jpg (71.34 KiB) 5970 mal betrachtet

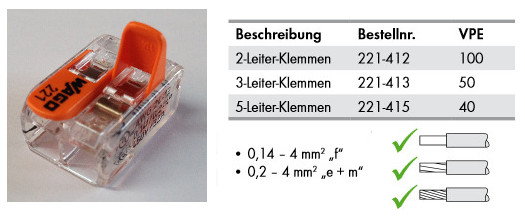

Wir empfehlen die passende WAGO Klemme:
- WAGO ArtikelKurzreferenz.jpg (30.71 KiB) 5968 mal betrachtet
SN Etikett
Das SN Etikett zum Offline gateway ist leider auf der
Rückseite der Gehäuseunterschale angebracht und wird bei der Montage gerne erst einmal übersehen. Der Inhalt ist aber wichtig, denn die
Seriennummer wird für die Konfiguration der Anlage unbedingt
benötigt. Daher
vor der Montage z.B. ein Foto von dem Etikett machen. Beachten Sie auch das auf die führenden "000"
wichtig sind !
- 802-003-5300 SN AufkleberErläutert.png (54.4 KiB) 5970 mal betrachtet
Andere Konfiguration
(keine)
