Was kann bei der Ansteuerung eines Mediators falsch gemacht werden ?

[h-winkelmann]

Wenn ein Mediator aus dem Türinterface (TIF) T+ / T- angesteuert wird, was kann zu einer Fehlfunktion am Mediator führen ?

[h-winkelmann]

Funktionalität

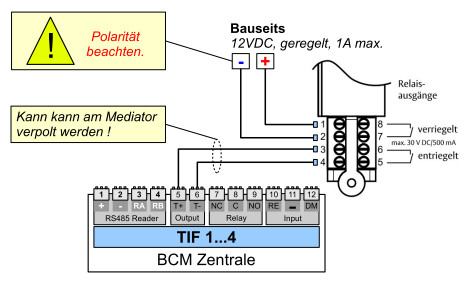

Der Mediator ist ein externes Bauteil, das von unserer Zentrale nur angesteuert / aktiviert wird. Die das Steuersignal kann im Bereich 5...48V liegen und kann als Gleich- oder Wechselspannung ausgeführt sein. Damit ist der Ausgang T+ / T- innerhalb des TIF, ideal für die Ansteuerung geeignet, denn er liefert 14VDC Ausgangsspannung.

Fehlesuche


T+ / T- Ausgangsspannung

• - wenn der Türöffner aktiviert ist, dann muss hier 14VDC zu messen sein
  - dazu kann die manuelle Auslösung des TÖ im Benutzerinterface verwendet werden. Das schließt weitere Fehler in der Konfiguration aus !

Mediator Steuereingang (Klemmen 3/4)

• - bei Aktivierung von T+ / T- muss die Spannung hier ankommen
  - die Polarität spielt keine Rolle, weil der Mediator an diesem Eingang auch Wechselspannung (AC) verträgt

Mediator Versorgungsspannung, 12VDC

• - die Spannung muss dauerhaft anliegen
  - die Polarität muss wie angegeben eingehalten werden !
  - bei Verpolung rührt sich der Mediator nicht !

Seiteneffekte
Bricht die Mediator Versorgungsspannung bei Aktivierung ein, wurden eventuell die Vorgaben hinsichtlich der Leitungslänge und Querschnitt nicht beachtet. Support siehe hier

Andere Konfiguration
(keine)
